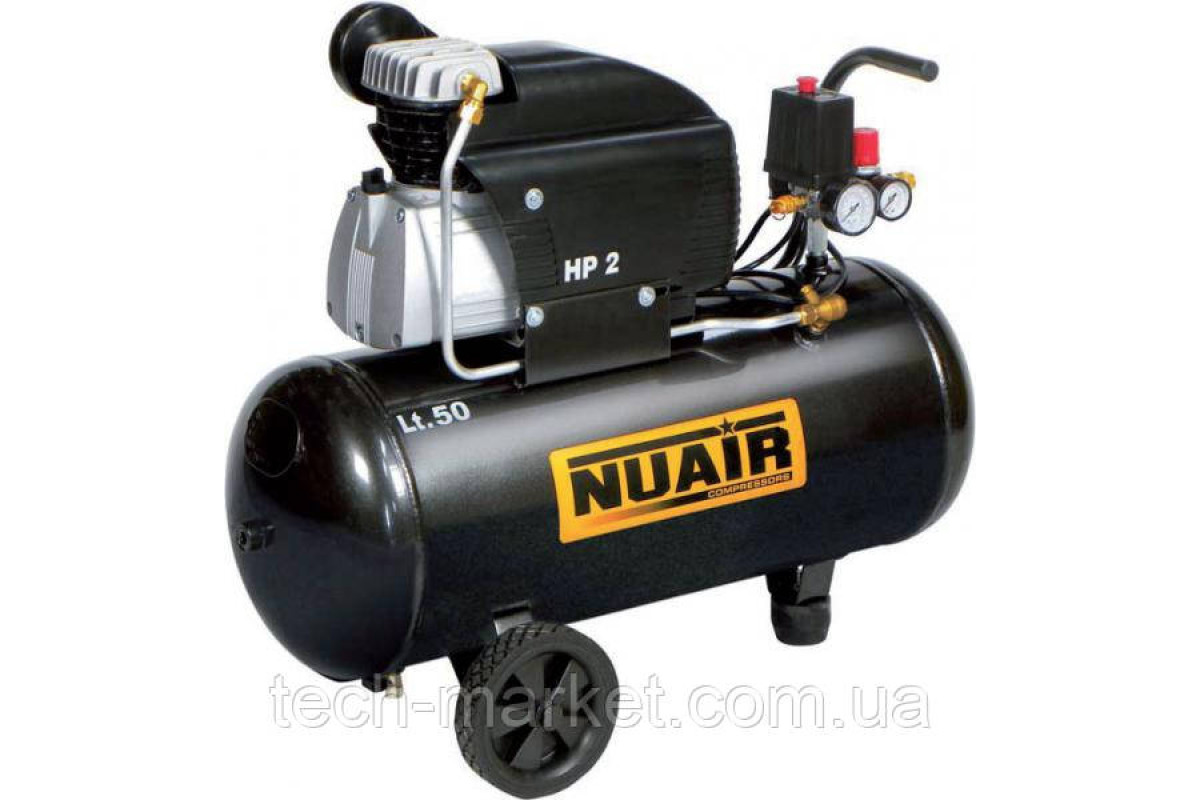

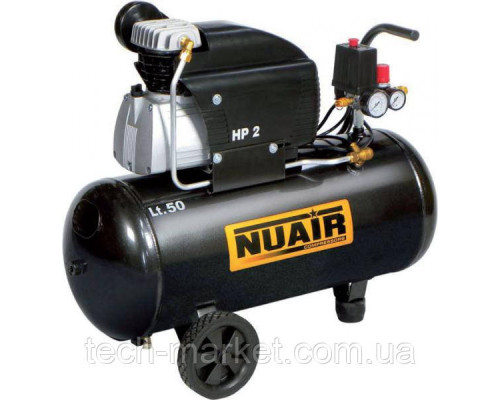

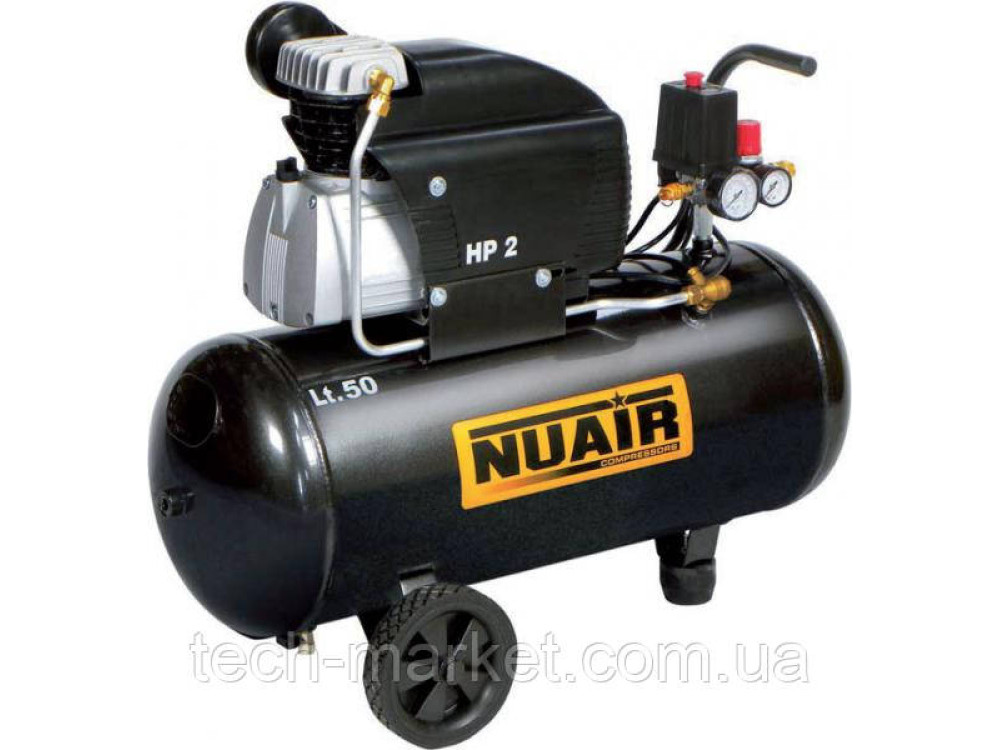

Компресор NUAIR FC2/50

1 Призначення

1.1 Компресор  повітряний, поршневого типу, з ремінним приводом від електродвигуна.

1.2 Компресор є складним електромеханічним виробом і призначений для забезпечення пневматичного обладнання, апаратури та інструменту, що застосовується в промисловості, автосервісі та для інших цілей споживача стисненим повітрям, після його очищення додатковою системою підготовки повітря до норм, що діють у кожній із галузей. Використання компресора дає змогу неабияк заощаджувати електроенергію, механізувати працю та підвищити якість робіт.

Забороняється експлуатація компресора у вибухопожежо-небезпечних приміщеннях.

Забороняється експлуатація компресора під впливом прямих атмосферних опадів, а також у побутових цілях.

2 Загальні відомості про виріб

2.1 Компресор спроєктований і виготовлений відповідно до загальних вимог та норм безпеки до цього виду обладнання, встановлених у чинних технічних нормативних судових актах. Ступінь захисту компресора не нижчий за IP20. Клас за способом захисту людини від ураження електричним струмом 1.

Можливість виникнення пожежі на один виріб на рік не більш ніж 10^-6.

2.2 Живлення компресора відбувається від мережі змінного струму. Напруга мережі живлення та частота струму вказані в паспортній табличці наклеєній на обкладинці справжнього посібника з експлуатації та компресора.

2.2 Кліматичне виготовлення УХЛ 3.1* для експлуатації за температури навколишнього повітря від 1 °C до 40 °C.

2.3 Компресор спроєктований і виготовлений відповідно до загальних вимог і норм безпеки до цього виду обладнання, встановлених у чинних технічних нормативних судових актах. Клас за способом захисту людини від ураження електричним струмом 1.

2.4 Режим роботи компресора — повторно-кратковремний, з тривалістю вмикання (ПВ) до 60%, за тривалості одного циклу від 6 до 10 хв. Допускається безперервна робота компресора не більш ніж 15 хв, але не частіше ніж один раз упродовж 2 год.

2.5 Регулювання продуктивності після пуску компресора — автоматичне. Спосіб регулювання продуктивності: періодичний пуск-останів компресора.

2.6 Компресор забезпечений такими засобами контролю, керування й захисту:

- манометром для контролю тиску стисненого повітря;

- телепресостатом — виконавчим пристроєм для регулювання продуктивності періодичним пуском-остановим компресора;

- розвантажувальним клапаном — пристроєм розвантаження блока поршневого у разі зупинки приводного двигуна;

- клапаном запобіжним — пристроєм захисту від перевищення максимального допустимого тиску в ресивері;

— пристроєм захисту від перевантажень електрообладнання, короткого замикання або обривання однієї з фаз електричної мережі, що живить.
